【钢结构】施工图中的基本知识与标识

发布日期:2020-6-29 9:33:42

石家庄恒维钢结构工程有限公司是一家专业从事钢结构设计、制作、施工、咨询、售后服务于一体的大型彩钢、石家庄钢结构企业。业务遍及全国各地,自公司成立以来,始终以生产优质产品作为其核心业务,并在实际的生产过程中不断的改进生产,拓展新的市场,以满足现在以及未来市场的需求。今天由从业10多年经验的设计师给大家分享一些技术上面的知识,在钢结构施工图中的基本知识与标识!

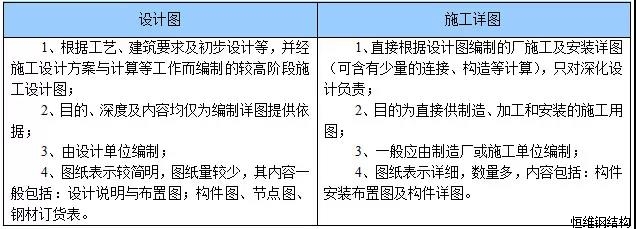

首先设计图和施工详图的区别




施工详图绘制的基本规定

(1) 焊缝符号表示方法

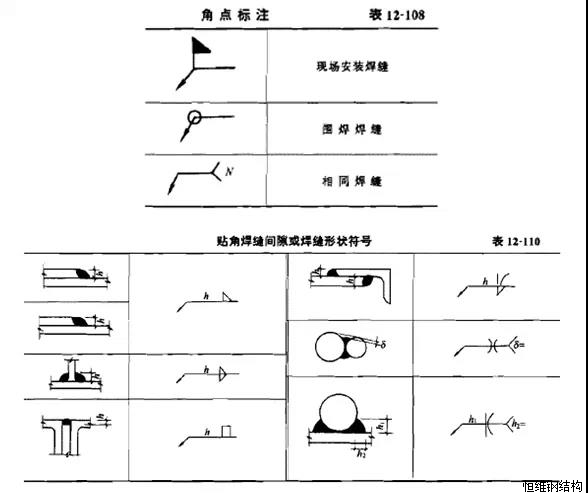

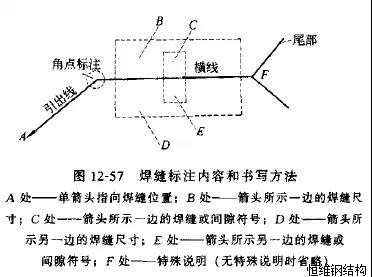

焊缝标注方法,用单箭头指向焊缝位置,然后画出引出线和横线(必要时在横线末绘出尾部)。横线上下标注焊缝尺寸和焊缝间隙形状,标注在横线以上时,表示焊缝在箭头一侧;标注在横线以下时,表示焊缝在箭头所指的反面一侧。角点处可标注部分焊缝的特点,尾部可书写焊缝的特殊说明。

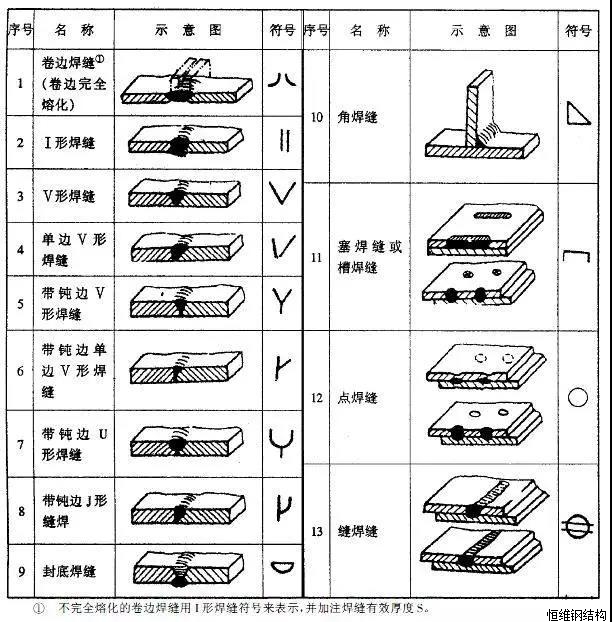

焊缝基本符号

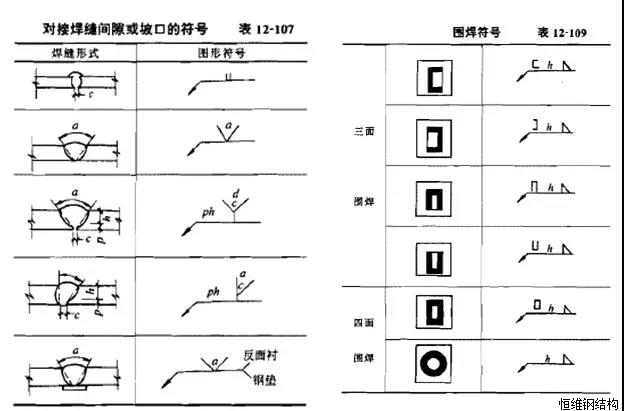

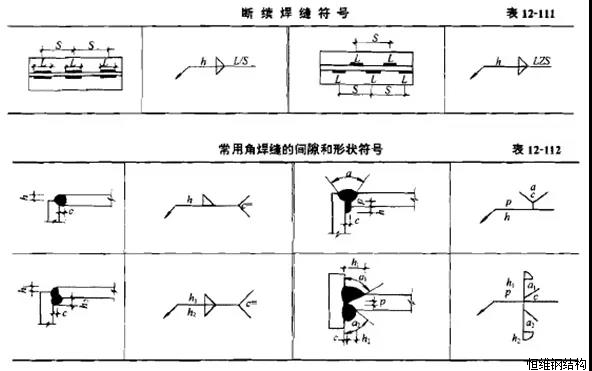

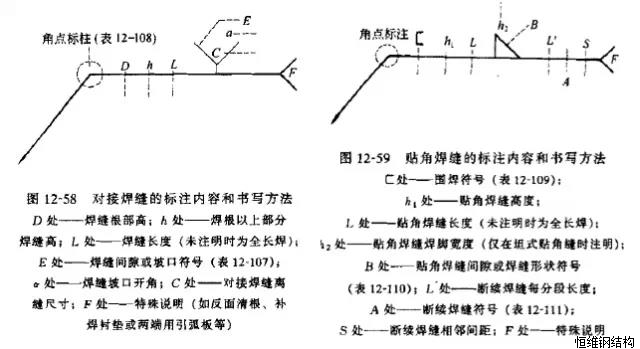

钢结构中常用的对接焊缝、贴角焊缝和角焊缝的标注内容和书写方法如下

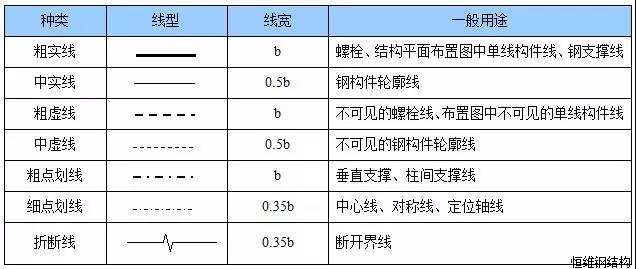

(2) 线型分类表

(3) 尺寸线的标注

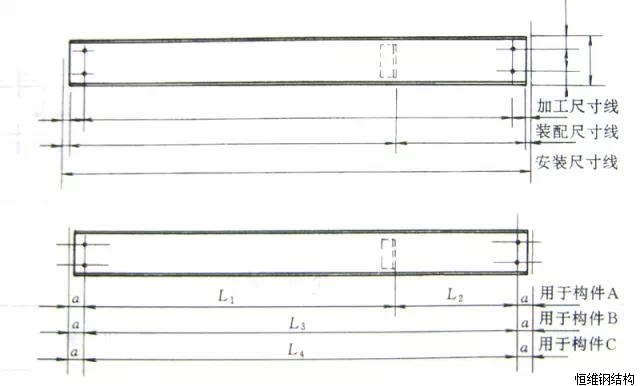

详图的尺寸由尺寸线、尺寸界线、尺寸起止点组成;尺寸单位除标高以m为单位外,其余尺寸均以mm为单位,且尺寸标注时不再书写单位。一个构件的尺寸线一般为三道,由内向外依次为:加工尺寸线、装配尺寸线、安装尺寸线。当构件图形相同,仅零件布置或构件长度不同时,可以一个构件图形及多道尺寸线表示A、B、C!……等多个构件,但最多不超过5个。

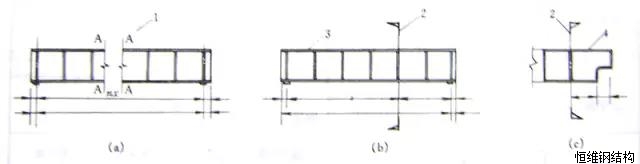

(4) 符号及投影

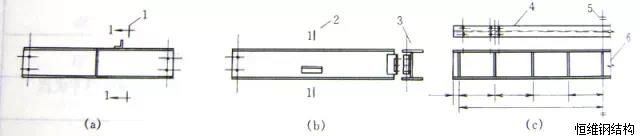

详图中常用的符号一般有剖面符号、剖切符号、对称符号,此外还有折断省略符号及连接符号、索引符号等,同时还可利用自然投影表示上下及侧面的图形。

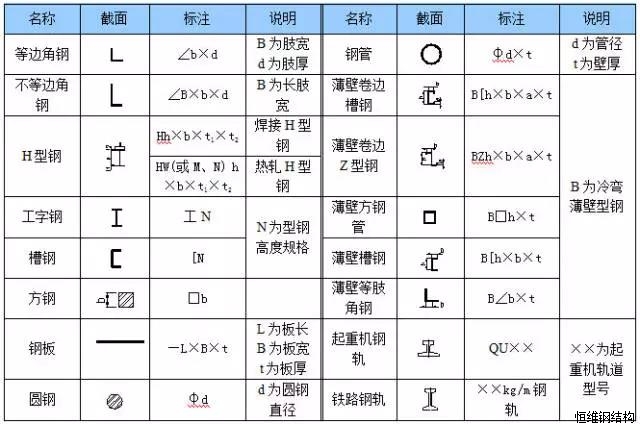

(5) 型钢标注方法

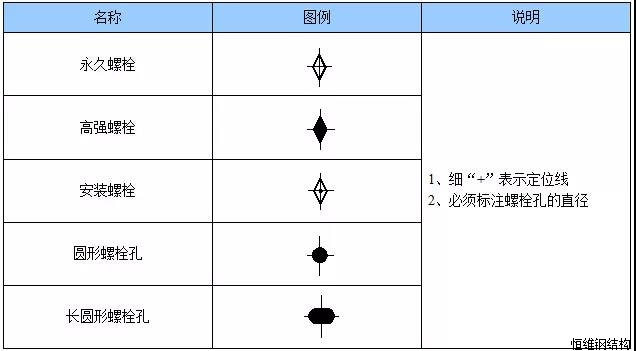

(6) 螺栓及螺栓孔的表示方法

关键词:钢结构施工详图    石家庄钢结构厂家         焊缝基本符号          线型分类        尺寸线的标注     石家庄钢结构施工       型钢标注方法     螺栓及螺栓孔的表示方法



结束语

上面介绍了这么多不知你记住几点呢!!小编希望每篇文章都能帮助大家!恒维钢结构工程有限公司专业承接钢结构施工,钢结构工程,钢结构厂房车间,彩钢板制作,请持续关注恒维钢结构的更多资讯动态。
