恒维钢结构专业总承包钢结构车间、仓库、园区(门式钢构、钢框架、桁架、网架)等项目工程并承接加工制作,生产销售CZ型钢、彩钢复合板、各种规格楼承板及压型板!详细的见www.sjzgjg.com网站!如有疑问请拨打恒维钢结构客服进行咨询0311-85651058,石家庄恒维钢结构工程有限公司专业承接钢结构施工、钢结构加工、钢结构设计、彩钢板制作等等恒维钢结构竭诚为您服务。今天给大家普及一下钢结构吊装的方案与工艺!!
首先先看一下吊装施工安全要求:一、文明施工
1、遵守现场安全的各项管理规定,进入现场必须带好安全帽,严禁吸烟。
2、构件堆放、电焊机排列整齐有序,备用的氧气、乙炔瓶放入专用笼子内,分开放置。
3、现场设置安全员、防火员。
4、保持现场卫生。
5、现场所有施工人员服从指挥,言行文明。
二、安全技术措施
1、构件的运输
①、装车时用大垫木10X10 木方将构件垫稳,并用2t 倒链前后两道封牢。
②、装车后,整体高度小于4m。
③、行驶速度≤40 公里/小时,转弯或路面不平处≤20 公里/小时。
④、构件与钢丝绳接触处,用胶皮垫住。
⑤、装车后,摆放位置应居车中部,前、后用2t 链封牢(运中部时封三道),所有构件运输过程中要经常检查构件封车绳、倒链的情况,遇到问题及时处理。
⑥、由于本次有超长的构件,要夜间运输,运输前要进行安全交底,要求在运输中有专门的运输负责人。要求公司派专职安全员。运输车辆要安装示宽灯,要前有车开道,后有车压送。并要与交通部门协商好具体的时间和路线,以保证交通的畅通。
2、结构安装施工技术措施
① 、柱子的垂直度:在柱子的相互垂直的两个截面上预先画上中心线,然后从两个相互垂直度方向架上两台经纬仪进行校正。
②、柱子中心线对定位轴线:复测时在基础上弹出基础的中心线,并且在柱子上也画出中心线,在安装第一节时使柱子的中心线于基础的中心线相对应重合。
3、成品保护
①、运输构件时,根据钢构件的长度、重量选用车辆,钢构件在运输上采用三个支点(用道木)。
②、钢构件存放场地平整坚实,无积水。同型号的钢构件叠放时各层
钢构件的支点在同一垂直线上。
吊装工艺流程定位---定标高---柱顶螺栓预埋---定标高----弹线----柱安装----钢梁安装----次构安装-----焊接----补漆----竣工
接下来进入正题钢结构中钢柱安装工艺一、钢柱的吊装
1、对基础进行复测,包括锚栓的露出长度,锚栓中心线对基准线的位移偏差,锚栓间距,基础标高,对于不合格的进行处理后方可进行吊装。
2、为了控制柱子的安装标高,还事先在柱子可视的截面上划出500mm 的位置,以便安装时进行标高的微调、校正。在复测合格的基础上安装钢柱,首先用单支钢丝绳将柱子捆绑好,吊点位置选择在距柱端1/3 柱长的位置。通过旋转法将柱子吊起,将钢柱吊起送至安装位置。绑扎处应设加垫。
二、钢柱的校正
1、在柱子可视面上事先画出中心线,然后在两个相互垂直的方向用经纬仪对柱子的垂直度进行调整。
2、通过测量柱子内侧距建筑物上弹好的控制线的距离来控制柱子的垂直度。
3、柱子的标高、轴线和垂直度偏差的调整是相互联系的兼顾的,待所有标准都达到时才算完成校正工作。

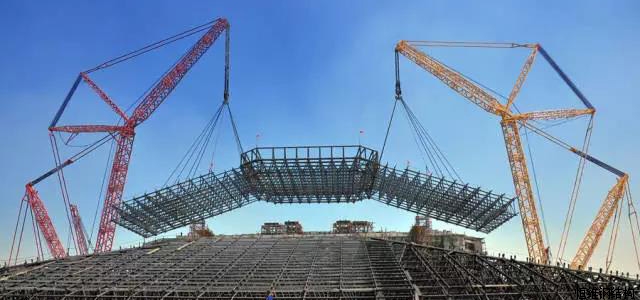

钢结构中钢梁安装工艺将钢梁卸车到各柱附近,用汽车吊送到楼层面,再由桅杆吊安装,有部分构件重的主梁可以和汽车吊进行台吊。次梁可以用自制轮胎式(5t)起重机安装。从三区开始、先主梁后次梁再檩条,逐根按编号用桅杆吊安装钢梁,只有当梁两端安装螺栓紧固(或点焊牢固)后,方可松钩,依次吊装其它钢梁。检验合格后进行焊接。

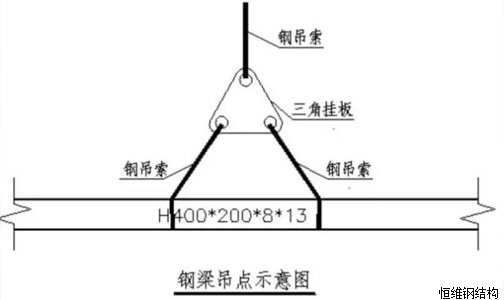

钢梁的绑扎吊点尤为重要,在钢梁过长可采取钢扁担,本工程有许多钢梁最长为20m左右,用三角形挂板把钢丝绳间距放大,来增大钢丝绳夹角符合本次吊装要求。 钢梁绑扎示意图。
