“枣庄体育场是目前国内最大的平面椭圆形、空间马鞍形索桁结构之一，项目荣获鲁班奖和中国钢结构金奖。该工程应用大型弧形钢结构和大跨度索膜结构，这是继鸟巢、水立方之后，对该技术的又一大规模使用和探索。屋面采用大跨度车辐式索膜结构体系，索系由320根索组成，单根索最长达240米。现场采用地面组装后一次整体提升到位的施工方法，施工难度极大。外围护采用镂空弧形拉花钢结构，立面与地面水平夹角呈80°。406个双曲面弯扭构件上下弯曲且左右扭转，纵横交叉、十分复杂。”

枣庄市体育场项目信息：
等级：建筑设计等级为一级，定位为国家体育建筑乙级标准
规模：中型体育场
建筑面积：85470平方米（其中配套约13266平方米，地下建筑面积14778平方米）
观众席：31284座（其中普通观众席31021座，贵宾席263座，无障碍62座，陪护席62座）
层数：四层
建筑高度：（建筑最高点）为40.23米

古老的运河之畔
植根大地之上，于自然之间，
随风起舞，
让力与美顺势呈现，
彰显对生命的礼赞。

自然弯曲的曲线，
将公园从大地中雕琢出来，
宛若天成。
用最接近自然的语言，
将天地间原始的力量赋予建筑。

草地或水池吹来的风
干净且有力。
建筑形式的变化微妙自然，
如同水面律动的波纹，
与蜿蜒的小径，草坡，浑然一体，
形成一种诗意的融合。

总平面图
 | 总图 · 概念生成

枣庄市民中心项目选址位于山东省枣庄市薛城区和谐路以东，多少江路以南，民生路以西，长江路以北。项目分为两期，一期工程为文化中心，包括大剧院、规划馆、图书馆、博物馆等文化建筑；二期工程为体育中心，包括体育场一座，体育馆一座，游泳馆一座，以及与体育中心配套的停车场、全民健身广场、公园绿地等服务设施和配套设施。

 功能分区
最初的概念来自枣庄市“江北水乡”，“运河古城”的城市形象定位，以蜿蜒的曲线象征运河水系，以环绕的道路，婉转的水体组织整个文化体育公园。流动的曲线围合出不同功能的空间，使建筑与景观宛若天成。

概念草图
自然弯曲的曲线是景观和建筑的主题，看上去天然生动，其实草木间无不是精心设计的痕迹。作为人工环境，体育公园将地形、建筑、植物、路径不加区分地编织在一起，浑然一体。
 | 功能 · 混合开放
市民中心项目以南北对称的方式布局，与北侧市政广场、凤鸣湖等共同形成新城南北轴线。体育场则处于新城轴线的最南端，是中轴线上的“压轴”建筑。这条轴线，联系了体育场馆、中心广场及主要城市空间，形成基地与城市空间的呼应；斜向的轴线不仅仅是视线通廊，也与城市主要生活区联系，形成与周边居民日常活动的紧密结合。
体育公园内的小径
文脉 · 象征  |  匠心独运的设计
 | 庆祝 · 中国灯笼

体育场可以说是一种聚集、庆祝的空间。最初体育、体育赛事的初衷也是对生命，对人类力量与美好的一种礼赞，庆祝。枣庄体育场的造型概念之一来源于“灯笼”，这个被中国人赋予了庆祝，礼仪，赞美意向的传统物件。

整个体育场如同一个中国传统的纸灯笼，不同曲度的波浪线形的结构，围合形成整体立面造型。这些波浪线从纸灯笼上的拉花纹理抽象而成。屋面同样延续波浪形拉花的设计。

中国灯笼的意向

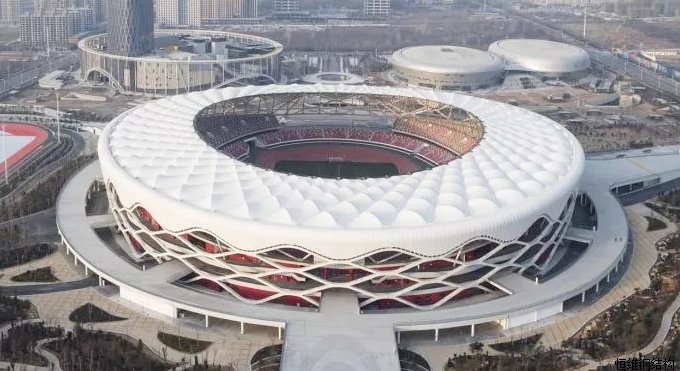

屋面结构采用整体张拉索膜轻型结构，看台遮盖部分采用白色PTFE膜材，营造出一个轻盈典雅，半透明的屋顶造型，加上拉花立面的通透性，整个体育场显得极其轻盈，通透。远远看去，体育场半掩在高低错落的景观中，白色屋面若隐若现，如同漂浮于绿茵之中。

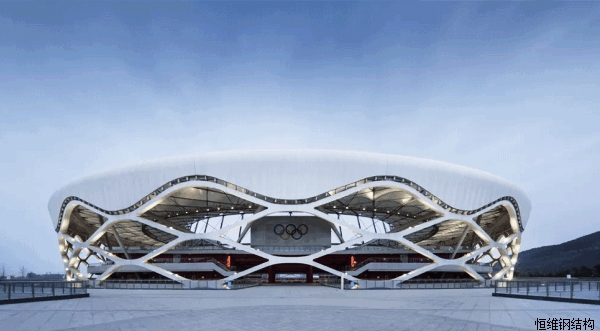

体育场造型
 | 动感 · 水波纹的意象

体育场造型概念的另一个灵感来自于枣庄“江北水乡，运河古城”的城市形象定位。波浪形的纹理又恰似迎风荡漾的粼粼波光，像征运河千年不停息的波涛。充满动感和张力的元素让建筑拥有了灵动的特质。

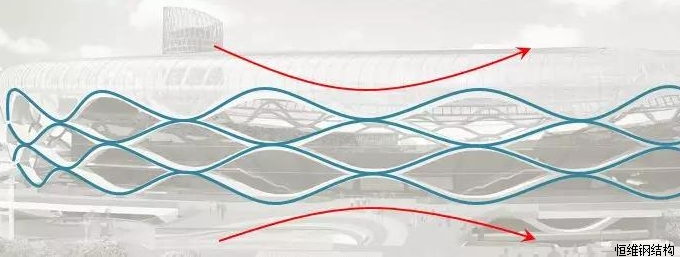

水波纹的抽象提炼

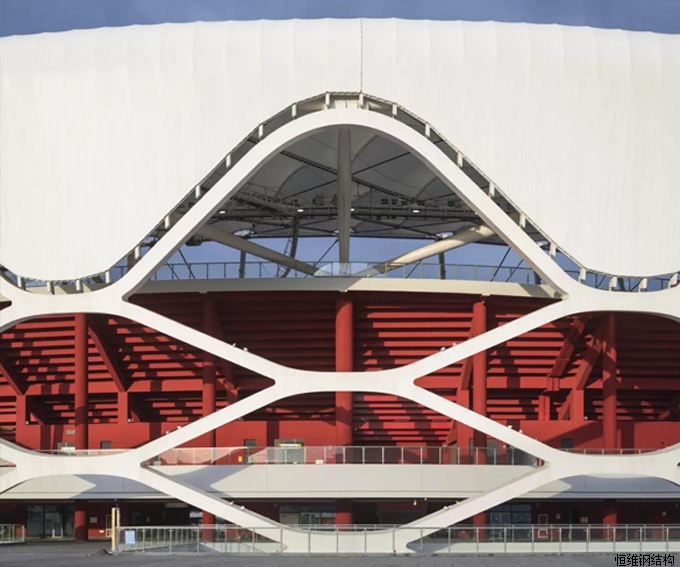

外围护结构独特的镂空造型如水一般律动，实现了刚与柔的完美结合。除了与运河所象征的水的意向契合，作为承办体育活动的公共建筑，体育场的设计蕴含了动态的理念。运动时身体的舞动，力与美的展现，均为建筑的外表面和内部空间注入灵感。

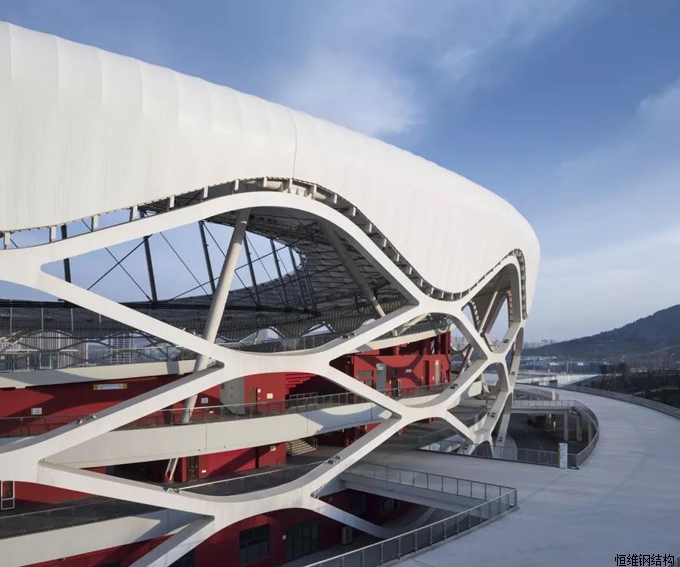

 充满动感和张力的线条
在体育场内透过建筑看公园或城市，波浪形的维护结构提供了一个戏剧性印象深刻的体验。连接了体育场内外视线和声响，让建筑与环境、城市有更好的互动。红色涂料和铝合金材料与白色外层表皮形成鲜明的对比，增强了建筑富于动感活力的特征。

体育场室内，室外效果

枣庄体育场采用的创新技术主要包括：轮辐式马鞍形整体张拉索结构设计、自锁式抗滑移索夹设计、超长混凝土结构设计、预制清水混凝土看台设计等。其中，轮辐式整体张拉结构，以其合理的受力特性和极高的结构效率，使建筑中的“力与美”达到了高度统一，体现了当代先进建筑技术和施工水平。

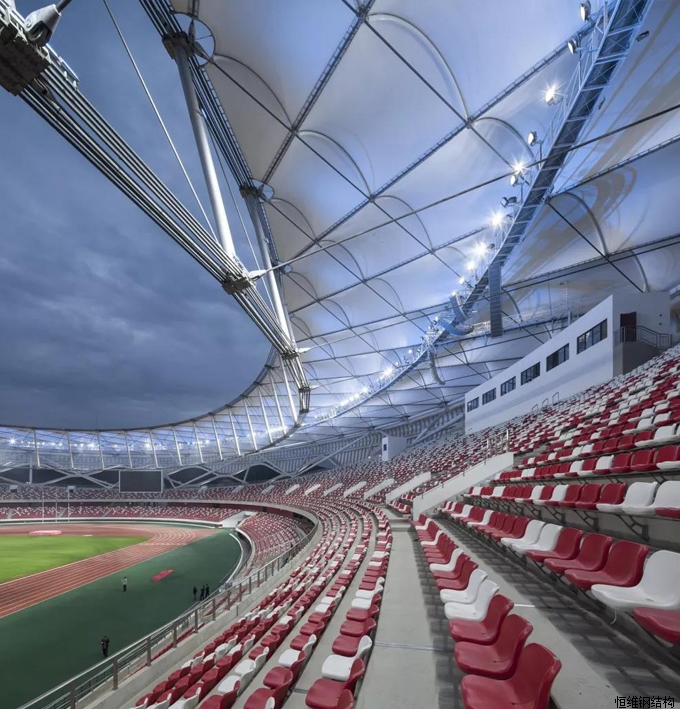

 体育场内部

中国高速发展 40 年，各地形态丰富的体育建筑层出不穷，但大多为刚性结构，建筑材料大多采用钢材。传统钢结构表现力有限，较大的自重给下部支承结构造成负担，尤其是水平推力对基础安全影响较大。


体育场结构构成
体育场由看台、屋盖罩棚和周圈钢外罩组成。其中，看台采用混凝土框架—剪力墙结构体系，看台板为预制清水混凝土看台板；屋盖罩棚为整体张拉索膜结构；周圈钢外罩为箱形截面空间网格结构。屋盖罩棚通过钢斜柱支撑在混凝土看台结构上；周圈钢外罩为独立结构，顶部与屋盖罩棚柔性连接。

 体育场结构和空间关系
2013 年4 月25 日在济南举行了枣庄体育场扩初评审会，与会专家提出若干很有价值的建议。主要集中在屋盖结构与拉花结构的关系，以及拉花结构材料和屋盖覆盖材料等环节。
1. 屋盖结构不要直接支承于拉花结构，在混凝土看台上起斜柱，并在顶圈设置V 形支撑，保证屋盖体系的稳定性；
2. 预应力预制混凝土结构（PPC）改为钢结构，并调整钢箱梁截面尺寸，以节约钢材；
3. 屋盖覆盖材料由透光性更好的阳光板改为张拉膜结构。

十年磨一剑，枣庄体育场历经艰辛，终于不负所有人的努力，为城市添上精彩的一笔，为人们提供一个优美独特的建筑艺术作品。感谢那些艰苦卓绝，不负此生的日子，感谢为本工程殚精竭虑付出的设计团队、施工团队，更要感谢业主的大力支持，没有他们的坚持，不会有如此赢得世界级声誉的优秀项目诞生。
