主题公园塑石假山的内部骨架结构，主要结构类型有砖结构、钢架结构、混凝土结构或是三者的结合等。砖结构简便节省，用于小山。钢丝网片+水泥砂浆形成的混凝土面板直接受力。混凝土墙体厚度根据结构受力进行计算。次钢结构一般采用角钢焊接，形成三角支撑架承受竖向荷载。对于大体量的假山结构骨架，一般可选择纯钢结构或混凝土主体结构+钢结构两种形式。假山结构设计的另一个重要内容是表皮配筋砂浆的设计，根据包装设计单位提供的犀牛软件模型搭出钢结构主框架，在3D3S中设计计算主钢结构并完成绘图，后续对深化公司提供的深化图纸进行校对。

大家有没有想到过，公园的假山小动物都能够用钢结构制作！不仅能制作，而且速度非常快！比起混凝土的真是节约时间，节约工人！最重要的还美观！

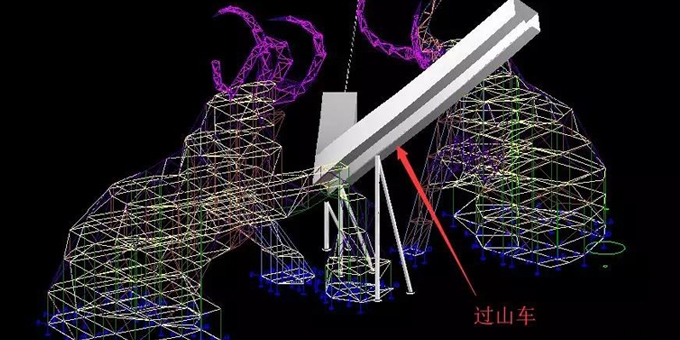

这种包装钢结构的设计方法，第一步先画等高线。等高线的距离可以按照钢结构层高设定，但作者建议等高线适当密一点，这样可以提高结构的精准度，免得后期发现搭出来的钢架子都突出模型的外表皮了。将模型按照等高线分割。只留下等高线，避免视觉上太混乱。然后就可以画线搭钢结构架子了。这是两个高度达到30米的庞然大物，单位用钢量非常可观。调整好钢架子后，导入3D3S计算，选取合适的构件截面，本例柱子采用Φ315圆钢管，梁采用口380x270方钢管，斜撑采用Φ250圆管，进行后续计算、验算。过一段时间，钢结构深化单位会提供深化图纸。最后一步还需将犀牛模型与钢结构架子套在一起比对一下，防止局部一些部位突出包装。

尽量保证竖向构件贯通，能从上到下对齐尽量对齐。如果不考虑包装内部做功能用房的话，内部构件可以按照预先设定好的间距横平竖直地规则布置了。像四肢、鼻子、象牙、头部等外形复杂的部位，需要细化等高线，认真细致地画结构线条，避免突出包装。（一般主钢结构需退回包装边线一定距离，本例采用退回一米。主钢结构与外皮之间采用次钢结构搭出，一般由施工单位自由发挥。）


这两只巨型石象就是我设计结构的对象。禁不住赞叹设计师的想象力啊，看上去蛮逼真，蛮生动的！这就是一个大型假山钢结构的设计过程。重点要关注节点设计，兼顾当地施工水平和条件，确保真实结构能与计算假定一致。本例中，大象的鼻子和象牙属于长悬挑构件，应当重视其振动问题，风荷载计算要精细。还要小心避免出现大面积积水部位，荷载施加要当心。
