3000吨钢铁“织就”,380米长、跨度100米的弯扭管桁架钢结构， 全国最长“钢飘带”亮相苏州!他会是怎样的一个飘逸的大型钢结构体，今天让小编带大家领略一番！

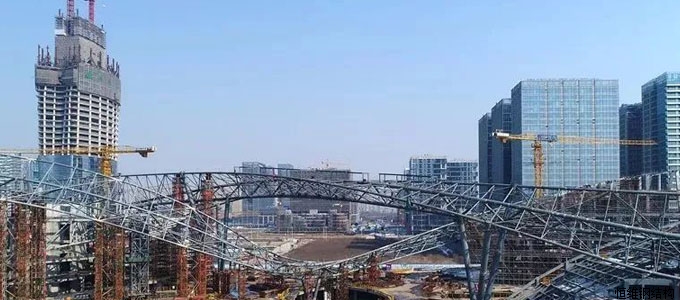

苏州湾文化中心项目坐落于太湖之滨,总建筑面积21万平方米,苏州湾文化中心包括大剧院、多功能厅、博览中心、会议中心、电影院及配套商业体。该大型钢结构飘带将大剧院及博览中心连成一体，分为上飘带及下飘带，为空间弯扭管桁架结构。上飘带总长约240m，下飘带总长约380m，总计用钢量约2700t,合约额20亿元，总建筑面积21万平方米。是全国最长、跨度最大的空间弯扭管桁架钢结构工程。其中上飘带主要由两处三叉柱支撑，三叉柱截面为D1400*70，底部为直径4.1m的多腔体组合钢骨柱，两处三叉柱间跨度达100m。近日由中建三局华东公司承建安装公司参建的苏州湾文化中心项目“百米级跨度柔性空间弯扭管桁架结构设计与施工技术研究与应用”通过江苏省土木建筑学会成果鉴定达到国际先进水平填补了国内相关领域的空白。

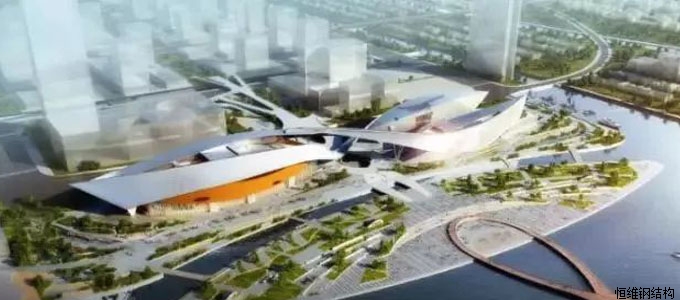

为了“编织”好这特殊的“钢飘带”，中建三局苏州湾文化中心项目部抽调技术骨干9名，特邀5名钢结构专家、2名设计院主创设计师，利用计算机施工全过程模拟分析、BIM三维深化放样、无人机实时监控等进行技术攻关及反复论证研究。专家组决定最终采用贝雷架受力支撑、结构地面分段拼装、履带吊分段吊装、中心区域整体液压提升的施工方案。这座由世界著名建筑师、普利兹克建筑奖得主包赞巴克设计的精美建筑，最具标志性的两条金属带饰在蔚蓝的湖边交织，宛如随风扬起的丝绸飘带。流动的线条和起伏的曲面巧妙融入水天之间，金属飘带与中央绿轴和天桥相互呼应，又与中间通往湖边的阅湖台景观回廊遥遥相接，利用简单的规则线条组成一幅随意而动、自然灵巧的画面.

“百炼钢成绕指柔” 两条分别长240米、380米,总重3000吨的钢飘带在空中顺利“交叉”合龙系国内罕见项目团队对“钢飘带”技术难点进行攻关研究重点运用了“三招”——脊桁架串联三角形空间管桁架的结构体系;调频质量阻尼器减振系统的设计技术;强边界等价设计的优化计算方法实现了钢飘带与两栋建筑间的“无缝衔接”,显著降低大跨结构的用钢量,形成“苏州丝绸”和“昆曲水袖”的灵动景致.

让“虚拟”照进“现实”项目对空间弯扭管桁架安装全过程进行BIM模拟分析,从技术上预知分节段拼装、多管口对接和体态定位效果,拼装完成后进行卸载技术分析保证了钢飘带安装精度,大幅提升施工进度减少了钢结构胎架的投入量.项目在施工过程中，从空间定位、现场吊装、荷载应力释放等方面严格控制，在实现造型要求的同时满足结构安全可靠的要求。

“滑”出变形金“钢”项目独创补偿滑移技术,将260个大型钢构件构成9榀长短不一的钢桁架（单榀桁架重约40吨）利用轨道同步滑移到指定位置,完成大剧院屋面“点睛之笔”节约工期3个半月与此同时项目还着力研究混凝土独立梁抗扭提升技术,提出空间弯扭圆管桁架塔架提升安装技术深挖大跨度鱼腹式片状钢桁架整体同步顶升技术.


历时78天，匠心独运，“飘带”的顺利“编织”完成，标志着国内大跨度空间弯扭管桁架结构施工领域的新突破，也代表着当代中国匠人用自己的心灵手巧为纺织之乡苏州增添的新光彩
